Как сделать металлическую конструкцию легче без потери прочности

На первый взгляд всё просто: чем больше металла в конструкции, тем она прочнее. Если нужно сделать её надёжнее, можно увеличить толщину деталей, добавить массивности и получить больший запас прочности. Но вместе с этим растёт и масса, а она сама по себе тоже становится проблемой.

Поэтому инженеры часто идут другим путём. Они стараются не просто добавить или убрать металл, а сделать так, чтобы имеющийся материал работал эффективнее и лучше воспринимал нагрузку.

Основные способы уменьшить массу конструкции

Таким образом, облегчение конструкции сводится не к тому, чтобы просто сделать всё тоньше. Главный вопрос в другом: где металл действительно нужен и как использовать его так, чтобы при меньшей массе конструкция сохранила необходимую прочность и жёсткость.

Давайте рассмотрим 6 основных способов сделать это.

Выбрать более подходящий материал

Сделать конструкцию легче можно ещё на этапе выбора материала. Чем прочнее металл, тем меньшего сечения иногда достаточно для той же нагрузки.

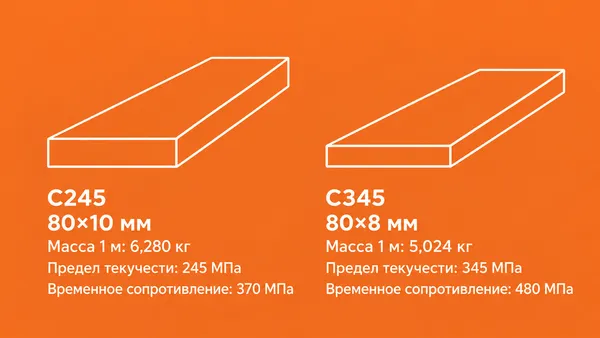

Например, стальную полосу можно изготовить из сталей С245 и С345 по ГОСТ 27772-2021. При одинаковых размерах они будут весить почти одинаково, но С345 способна выдерживать большую нагрузку.

Поэтому в подходящей конструкции вместо более толстой полосы из С245 можно использовать более тонкую полосу из С345. Масса уменьшается не потому, что сама сталь легче, а потому, что более прочного металла требуется меньше.

При этом уменьшать толщину можно только по расчёту: на выбор размеров влияет не одна прочность материала.

Рациональнее распределить металл в сечении

Иногда конструкцию можно сделать легче просто за счёт более удачной формы детали.

Если взять сплошную балку прямоугольного сечения, то при прогибе под нагрузкой её верхняя часть немного сжимается, а нижняя растягивается. Чем дальше металл находится от середины балки, тем сильнее он участвует в сопротивлении изгибу. Поэтому заполнять металлом всё прямоугольное сечение одинаково не всегда выгодно.

У двутавра большая часть металла находится сверху и снизу, где она работает наиболее эффективно. Между ними остаётся сравнительно тонкая стенка, которая связывает полки между собой.

Благодаря такой форме двутавр может быть легче сплошной балки похожего размера и при этом

Сделать элемент полым

Ещё один способ уменьшить массу — убрать металл из середины детали и оставить его ближе к внешним стенкам.

Так устроены профильные трубы. Если сравнить сплошной стержень и полый элемент похожего наружного размера, второй будет заметно легче. При этом его стенки всё ещё находятся далеко от центра, поэтому хорошо сопротивляются изгибу.

Получается, что металл из середины можно убрать почти без пользы для прочности, а материал по краям оставить там, где он работает эффективнее.

Именно поэтому полые профили часто используют для стоек, рам, колонн и других элементов, где важны одновременно прочность, жёсткость и небольшой вес.

Заменить сплошную конструкцию системой стержней

Иногда сплошной металлический элемент вообще не нужен. Его можно заменить каркасом из отдельных стержней, которые вместе воспринимают нагрузку.

Хороший пример — решётчатая анкерно-угловая опора линии электропередачи. Если сделать такую высокую опору сплошной, она получилась бы очень тяжёлой. Поэтому её собирают из уголков и других элементов, соединённых в решётку.

Каждый стержень работает на растяжение или сжатие и передаёт нагрузку соседним элементам. В результате большую часть пространства внутри опоры вообще не приходится заполнять металлом.

Так конструкция остаётся высокой, жёсткой и устойчивой, но весит намного меньше сплошной металлической башни похожих размеров.

Удалить металл из слабонагруженных участков

Если какая-то часть элемента почти не участвует в передаче нагрузки, металл из неё можно убрать и тем самым уменьшить массу конструкции.

Хороший пример — ячеистая балка. В её стенке делают крупные отверстия, но оставляют достаточно металла там, где он нужен для работы балки. За счёт этого конструкция становится легче без необходимости уменьшать её общую высоту.

Дополнительный плюс таких отверстий в том, что через них можно проводить трубы, кабели и другие инженерные коммуникации.

Главное условие — отверстия должны быть предусмотрены расчётом. Произвольно вырезать или сверлить металл в несущей конструкции нельзя.

Повысить жёсткость тонкого листа формой

Тонкий плоский лист легко прогибается даже при небольшой нагрузке. Но если изменить его форму, он станет заметно жёстче без увеличения толщины.

Самый понятный пример — профнастил. На плоском листе формируют волны или трапециевидные рёбра, и за счёт этого лист уже гораздо хуже изгибается. Похожим образом работают гофры и отдельные рёбра жёсткости.

Получается, что дополнительную жёсткость можно получить не за счёт большего количества металла, а за счёт формы самого листа.

Облегчение конструкции требует расчёта

Если речь идёт о строительстве, просто заменить один вид металлопроката другим, уменьшить толщину элемента или добавить отверстия нельзя. Любое такое изменение влияет на прочность, жёсткость, устойчивость и работу всей конструкции.

Поэтому облегчение металлоконструкции должно начинаться с расчёта и корректировки проектной документации. Только после этого можно точно определить, какой материал, профиль и способ обработки подойдут для конкретного объекта.
